一种打扣机一体式机体结构的制作方法

本技术涉及服装加工，更具体地涉及一种打扣机一体式机体结构。

背景技术：

1、打扣机也被称为四合扣机、啤机、装钮机，结构简单、动作单一、操作方便、价格低廉，主要用于各种金属纽扣、装饰扣、工字扣、气眼的装钉，在服装厂及皮包类加工企业里被广泛使用，适用于各类服装、针织成衣、羽绒服、牛仔类服装、鞋帽和皮革，塑料、帆布制品上装钉各种金属四合扣，工艺扣，牛仔服扣和铆钉、弹簧、鞋铆钉等，对于各种不同纽扣和不同厚度的衣料、包料、只要调整模具并稍加调节行程，就能获得所要求的装钉质量标准，另采用双保险安全装置，使用维修方便，性能稳定，并可以根据客户的要求，配置各种专用模具，在对打扣机进行使用时需要先对其进行固定，但由于安装误差的原因容易使得输出轴方向与打扣机传动机构之间的垂直度较差，导致打扣机在工作过程中，传动稳定性较差，且随着打扣机的使用容易使得其零件发生松动，不利于打扣机使用时的稳定性，通过一体式的打扣机机体结构可避免这些问题。

2、现有技术的不足之处：现有的一体式的打扣机机体结构在将其固定在平面上时，通常会使用螺栓将其进行固定，随着打扣机的使用其连接处会发生松动，且其传动机构由于长时间的使用容易产生热量，不及时的散热容易发生损坏。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供了一种打扣机一体式机体结构，以解决上述背景技术中存在的问题。

2、本实用新型提供如下技术方案：一种打扣机一体式机体结构，包括机架，所述机架的顶部固定连接有固定筒，所述固定筒的一侧固定连接有固定盘，所述机架的底部固定连接有压紧底座，所述机架两侧的下方均固定连接有固定板，所述机架的一侧固定连接有基座，所述机架内侧的上方固定连接有轴筒。

3、优选的，机架包括机架主体，所述机架主体的内部设有轴孔，所述机架主体的底部设有底座槽。

4、优选的，固定盘包括固定盘主体，所述固定盘主体的内部设有固定盘槽。

5、优选的，固定筒包括固定筒主体，所述固定筒主体的外侧固定连接有散热片，所述固定筒主体的内部设有固定筒槽，所述固定筒主体的内部固定连接有转盘，所述转盘的内部设有转槽。

6、优选的，固定板包括固定板主体，所述固定板主体的内部设有固定板槽。

7、优选的，压紧底座包括弹簧，所述弹簧的底部固定连接有限位板，所述限位板的底部固定连接有伸缩块，所述伸缩块的底部固定连接有橡胶板。

8、本实用新型的技术效果和优点：

9、1.本实用新型通过设有压紧底座，有利于更加稳定的将机体进行固定，使用螺栓将机架固定在平面上时，在弹簧的作用下使得橡胶板能够牢牢地顶住平面，进而使得机架能够对螺栓产生竖直方向上的力，使得螺栓不会轻易地发生松动，保证其能够被固定的更加牢固。

10、2.本实用新型通过设有固定筒，有利于传动机构的散热，使得传动机构在长时间的使用后不会因为温度过而容易发生损坏，减少传动机构的检修次数，保证传动机构的使用寿命。

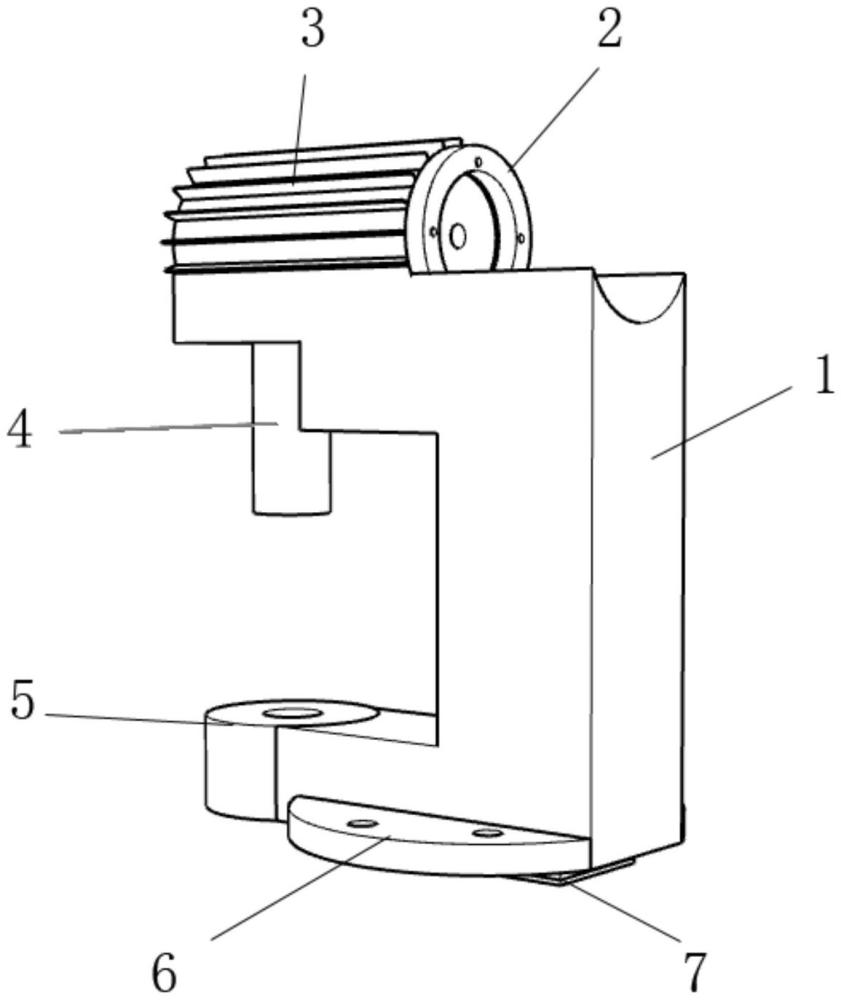

1.一种打扣机一体式机体结构，包括机架(1)，其特征在于：所述机架(1)的顶部固定连接有固定筒(3)，所述固定筒(3)的一侧固定连接有固定盘(2)，所述机架(1)的底部固定连接有压紧底座(7)，所述机架(1)两侧的下方均固定连接有固定板(6)，所述机架(1)的一侧固定连接有基座(5)，所述机架(1)内侧的上方固定连接有轴筒(4)。

2.根据权利要求1所述的一种打扣机一体式机体结构，其特征在于：所述机架(1)包括机架主体(101)，所述机架主体(101)的内部设有轴孔(102)，所述机架主体(101)的底部设有底座槽(103)。

3.根据权利要求1所述的一种打扣机一体式机体结构，其特征在于：所述固定盘(2)包括固定盘主体(201)，所述固定盘主体(201)的内部设有固定盘槽(202)。

4.根据权利要求1所述的一种打扣机一体式机体结构，其特征在于：所述固定筒(3)包括固定筒主体(301)，所述固定筒主体(301)的外侧固定连接有散热片(302)，所述固定筒主体(301)的内部设有固定筒槽(303)，所述固定筒主体(301)的内部固定连接有转盘(304)，所述转盘(304)的内部设有转槽(305)。

5.根据权利要求1所述的一种打扣机一体式机体结构，其特征在于：所述固定板(6)包括固定板主体(601)，所述固定板主体(601)的内部设有固定板槽(602)。

6.根据权利要求1所述的一种打扣机一体式机体结构，其特征在于：所述压紧底座(7)包括弹簧(701)，所述弹簧(701)的底部固定连接有限位板(702)，所述限位板(702)的底部固定连接有伸缩块(703)，所述伸缩块(703)的底部固定连接有橡胶板(704)。
