一种服饰加工用尺寸测量装置的制作方法

本技术涉及测量装置，具体为一种服饰加工用尺寸测量装置。

背景技术：

1、服装加工：旧时指女子所做的纺织、缝纫等工作。人们更习惯用“女工”一词特指古代从事纺织、缝纫、刺绣等工作的女性工作者所从事的一种体力劳动。服装加工是一种行为方式，从人员数量上无法限制，而服装厂则是直接体现服装加工的直观表现地，一般在服装加工的过程中，需要工作人员使用测量工具对服装的尺寸进行测量，避免生产出的服装因尺寸的偏差而无法正常售卖。

2、经检索，公开号为：cn214802633u的中国专利公开了一种服饰加工用尺寸测量装置，涉及服饰加工用尺寸测量装置领域，包括固定架，固定架的包括有顶板和底板，顶板的底端固定设置有两个侧板，两个侧板平行设置，两个侧板的底端与底板固定连接，顶板、底板分别和两个侧板连接形成一个凹槽，侧板的一侧固定连接有固定杆。本实用新型中，在固定杆顶端、第一夹持板的内壁和第二夹持板的内壁设置有磁铁片，第一夹持板和第二夹持板均和固定杆活动连接，第一夹持板将服装的一端固定住，第二夹持板将服装需要测量的另一端固定住，将第一夹持板放置于某一位置，接着滑动第二夹持板，直至服装被拉平，再对照顶板上的刻度线进行测量，测得的尺寸数据更加准确。

3、但是：

4、在现有技术中，测量装置在使用时还存在不便于对托板表面进行清洁的问题，因此需要做出改进。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种服饰加工用尺寸测量装置。其优点在于：通过设置清洁机构起到了对托板的表面进行清洁的作用，使托板表面不容易残留有碎屑，起到了防止碎屑影响测量装置正常工作的作用。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种服饰加工用尺寸测量装置，包括操作板，所述操作板的顶部固定安装有安装架，所述安装架的正面设置有量尺，所述操作板的顶部固定安装有托板，所述操作板的底部固定安装有支撑腿，所述操作板的顶部设置有清洁机构，所述清洁机构包括：滑轨，所述滑轨固定安装在操作板的正面，所述滑轨的内部活动放置有滑块，所述滑块的正面固定安装有固定块，所述固定块的顶部铰接连接有安装板。通过设置清洁机构起到了对托板的表面进行清洁的作用。

5、优选的，所述安装板的顶部固定安装有支撑块，所述支撑块的背部设置有清洁辊，所述清洁辊的正面固定安装有转杆，所述转杆的一端固定安装有转把。通过设置转杆起到了带动清洁辊进行旋转的作用。

6、优选的，所述清洁辊的外壁与托板的顶部接触，所述转杆贯穿支撑块与支撑块活动连接。通过设置清洁辊起到了对托板的表面进行清洁的作用。

7、优选的，所述操作板的一侧设置有卸料机构，所述卸料机构包括：凹槽，所述凹槽开设在操作板的一侧，所述凹槽的内部设置有导向板。通过设置卸料机构起到了便于将测量完成后的服装进行卸下的作用。

8、优选的，所述操作板的顶部固定安装有挡块，所述导向板的底部固定安装有固定板，所述固定板的正面固定安装有把手。通过设置挡块起到了防止导向板脱离的作用。

9、优选的，所述导向板的一侧通过轴承与凹槽内壁的一侧转动连接。通过设置导向板起到了便于将服装卸下的作用。

10、(三)有益效果

11、与现有技术相比，本实用新型提供了一种服饰加工用尺寸测量装置，具备以下有益效果：

12、1、该一种服饰加工用尺寸测量装置，通过设置清洁机构起到了便于对托板的表面进行清洁的作用，使托板的表面不容易残留有碎屑，有利于防止碎屑影响测量装置的正常使用；通过设置转把起到了带动转杆进行旋转的作用，使转杆带动清洁辊进行旋转，使清洁辊对托板的表面进行清洁，起到了防止碎屑残留在托板上的作用。

13、2、该一种服饰加工用尺寸测量装置，通过设置卸料机构起到了便于将测量完成的服装卸下的作用，使服装卸料时无需使用复杂的工具，有利于提高测量装置使用的便利性；通过设置把手起到了带动导向板进行转动的作用，使导向板的一侧向下倾斜，起到了将服装从测量装置上卸下的作用。

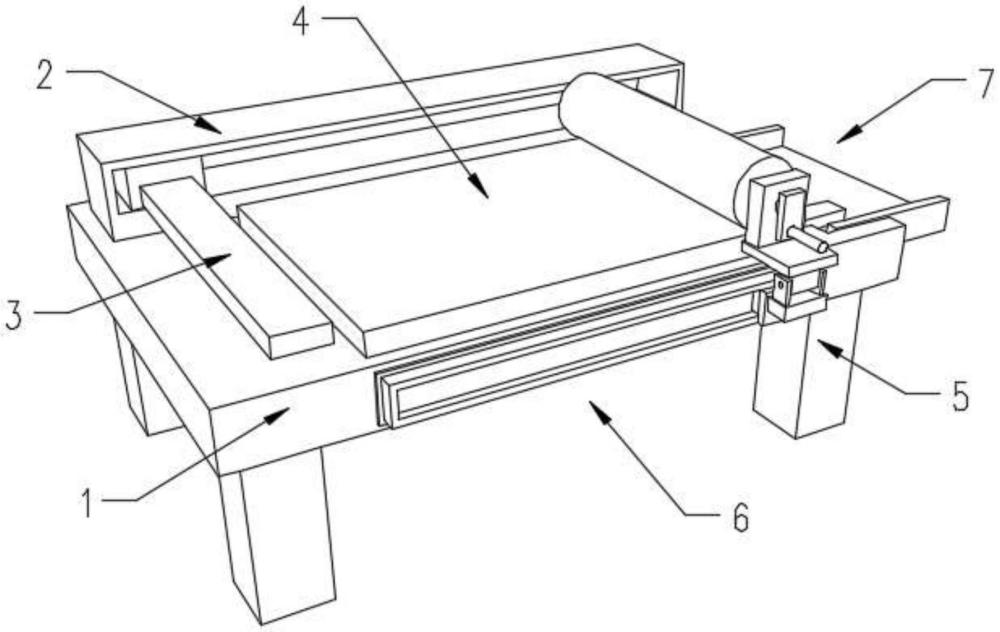

1.一种服饰加工用尺寸测量装置，包括操作板(1)，其特征在于：所述操作板(1)的顶部固定安装有安装架(2)，所述安装架(2)的正面设置有量尺(3)，所述操作板(1)的顶部固定安装有托板(4)，所述操作板(1)的底部固定安装有支撑腿(5)，所述操作板(1)的顶部设置有清洁机构(6)，所述清洁机构(6)包括：滑轨(601)，所述滑轨(601)固定安装在操作板(1)的正面，所述滑轨(601)的内部活动放置有滑块(602)，所述滑块(602)的正面固定安装有固定块(603)，所述固定块(603)的顶部铰接连接有安装板(604)。

2.根据权利要求1所述的一种服饰加工用尺寸测量装置，其特征在于：所述安装板(604)的顶部固定安装有支撑块(605)，所述支撑块(605)的背部设置有清洁辊(606)，所述清洁辊(606)的正面固定安装有转杆(607)，所述转杆(607)的一端固定安装有转把(608)。

3.根据权利要求2所述的一种服饰加工用尺寸测量装置，其特征在于：所述清洁辊(606)的外壁与托板(4)的顶部接触，所述转杆(607)贯穿支撑块(605)与支撑块(605)活动连接。

4.根据权利要求1所述的一种服饰加工用尺寸测量装置，其特征在于：所述操作板(1)的一侧设置有卸料机构(7)，所述卸料机构(7)包括：凹槽(701)，所述凹槽(701)开设在操作板(1)的一侧，所述凹槽(701)的内部设置有偶导向板(702)。

5.根据权利要求4所述的一种服饰加工用尺寸测量装置，其特征在于：所述操作板(1)的顶部固定安装有挡块(703)，所述导向板(702)的底部固定安装有固定板(704)，所述固定板(704)的正面固定安装有把手(705)。

6.根据权利要求5所述的一种服饰加工用尺寸测量装置，其特征在于：所述导向板(702)的一侧通过轴承与凹槽(701)内壁的一侧转动连接。
