一种唇彩的高效灌装模具的制作方法

本技术涉及一种唇膏的成型模具，尤其是涉及一种唇彩的高效灌装模具。

背景技术：

1、口红是唇膏、唇棒的一种，是让唇部红润有光泽，达到滋润、保护嘴唇，增加面部美感及修正嘴唇轮廓有衬托作用的一种产品。

2、现有的口红生产过程中，所使用的口红成型模具多数是一个整体模具，通过灌装工艺将热熔状态的口红流体灌入模具内，冷却后便可以成型。这种模具虽然在口红成型时方便快捷，但是口红的脱模过程很难进行。工人在口红的脱模生产过程中需花费大量的时间，工人的劳动强度大，劳动效率低，而且不同的工人由于熟练程度和力度不同，而导致脱模出来的口红产品的质量不稳定。

3、因此，为了解决以上技术问题，有人公开了一种名为“一种12孔口红成型模具”的中国专利(专利号：201520176677.0)，该口红成型模具包括低模具、中模具和上模具，可以方便成型口红的脱模，这样就节省了脱模的时间，减轻了工人的劳动强度，提高了工作效率，并且使产品质量稳定可靠。

4、该专利通过销钉来旋接固定中模具和低模具，因此需要完全拧出所有销钉才能完全分解中模具和低模具，实际操作起来还是比较费时。同时中模具和上模具之间没有紧固件连接，会存在两者配合不紧密的情况。

技术实现思路

1、本实用新型提供了一种唇彩的高效灌装模具；解决现有技术中存在口红成型模具在生产使用中操作繁琐、配合不紧密的问题。

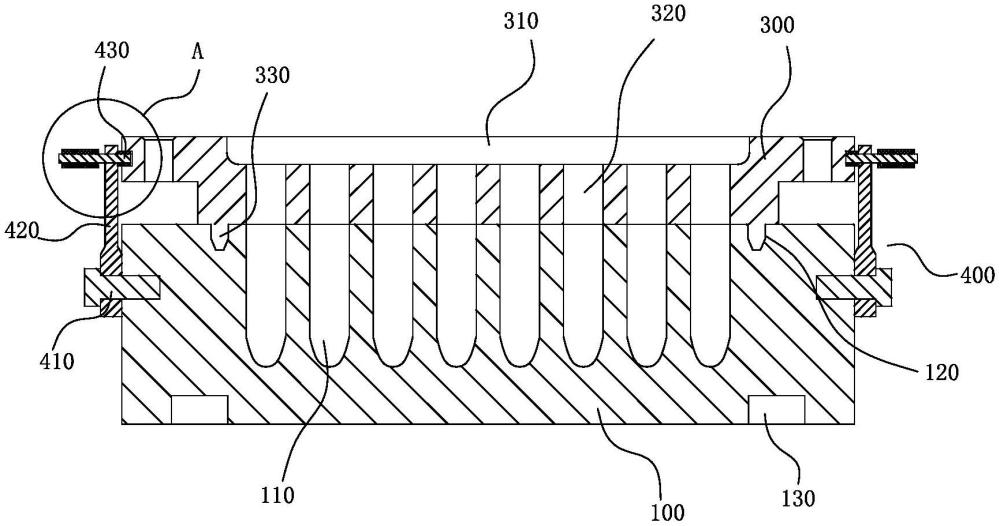

2、本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种唇彩的高效灌装模具，其特征在于：包括底模，所述底模上设有若干呈线性阵列部分是口红灌装腔，所述口红灌装腔为竖直设置且上端为开口设置，所述底模的上表面上设有定位孔；

3、抽模，沿所述底模的长度方向嵌合在其一侧，所述抽模上设有光滑平直的成型面，所述成型面为部分侵入所述口红灌装腔的底部设置，所述底模上还设有可推动所述抽模使其上的所述成型面与所述口红灌装腔致密贴合的紧固装置；

4、上模，其下表面可与所述底模的上表面贴合，所述上模的上表面设有凹陷的灌装槽，所述灌装槽的底部设有与所述口红灌装腔一一对应的灌装贯孔，灌装贯孔与所述口红灌装腔的孔型完全一致，所述上模的下表面上设有与所述定位孔对应的定位销；

5、两副快拆锁紧装置，分别设于所述底模的两端，所述快拆锁紧装置由水平固定于所述底模上的轴体、转动连接于所述轴体上的翻转臂和固定于所述翻转臂外端的锁杆构成，所述上模的两端镜像设有弧形滑槽，所述弧形滑槽的一端为贯穿所述上模的侧边设置，朝上翻转所述翻转臂可带动所述锁杆滑入所述弧形滑槽内，所述弧形滑槽距所述轴体的间距为逐渐变长设置。

6、本实用新型的组装方式为：将抽模与底模上的安装部位嵌合，然后紧固装置将抽模牢固的压固在底模上，由于成型面为光滑平直面，因此无需对特别抽模的位置进行定位，只需要覆盖所有的口红灌装腔即可；然后再将上模盖合在底模上，定位销与定位孔对应插接，然后朝上翻转所述翻转臂，带动锁杆滑入所述弧形滑槽内，由于弧形滑槽距所述轴体的间距为逐渐变长设置，因此锁杆在向内滑动过程中，其与弧形滑槽之间的压力逐渐增大，进而让上模和底模相互紧密盖合固定。灌装前可以在口红灌装腔内涂抹脱模油，有助于脱模。

7、本实用新型的脱模方式为：先用铲刀清除灌装槽内多余的膏体，将翻转臂向下翻转，解除上模和底模的固定状态，然后缓慢将上模和底模分离，露出原本位于灌装贯孔内的膏体，再将用于承托唇彩的底托盖设在膏体上，然后松开紧固装置，沿着长度方向抽出抽模，口红灌装腔就实现内外气压平衡，整体倒置后，便可以很容易拔出膏体。

8、综上所述，本实用新型的组装和脱模过程操作简单且快捷，可以有效提高唇彩的灌装效率。

9、进一步的，所述翻转臂上还设有与所述锁杆同轴的拨杆；所述锁杆的外侧套接有橡胶套。拨杆是为了便于拨转翻转臂，而橡胶套则是通过自身的形变让锁杆可以沿着弧形滑槽滑动更多的距离。

10、进一步的，紧固装置包括固定于底模上的固定块和水平旋接于所述固定块上的顶杆，所述顶杆的内端与抽模的外壁抵接。通过旋转顶杆可以对抽模与底模之间的压力进行微调，因此只需要旋转较小的角度，就可以让抽模与底模之间实现状态切换，顶杆拧紧时，两者相对固定，顶杆拧松时，两者相对活动。当需要脱模时，只需要沿着长度方向抽出抽模，口红灌装腔就实现内外气压平衡，便于拔出膏体。

11、因此，本实用新型相比现有技术具有以下特点：1.本实用新型的组装和脱模过程操作简单且快捷，可以有效提高唇彩的灌装效率，同时各部分装配紧密贴合，膏体成型效果好。

1.一种唇彩的高效灌装模具，其特征在于：包括底模，所述底模上设有若干呈线性阵列部分是口红灌装腔，所述口红灌装腔为竖直设置且上端为开口设置，所述底模的上表面上设有定位孔；

2.根据权利要求1所述的唇彩的高效灌装模具，其特征在于：所述翻转臂上还设有与所述锁杆同轴的拨杆。

3.根据权利要求1或2所述的唇彩的高效灌装模具，其特征在于：所述锁杆的外侧套接有橡胶套。

4.根据权利要求1所述的唇彩的高效灌装模具，其特征在于：所述成型面为倾斜设置。

5.根据权利要求4所述的唇彩的高效灌装模具，其特征在于：紧固装置包括固定于底模上的固定块和水平旋接于所述固定块上的顶杆，所述顶杆的内端与抽模的外壁抵接。

6.根据权利要求5所述的唇彩的高效灌装模具，其特征在于：所述底模为倒“t”字型的柱状结构，其底面上设有若干模具定位孔。
