用于电动发刷的改善的附件的制作方法

本发明涉及用于头发成形的电动设备的技术领域，所述电动设备包括热空气风扇和电动或者静止的发刷形状的附件。这种附件由热空气风扇产生的空气流贯通、具有空心套筒和从套筒突出的刷毛。本发明尤其涉及一种用于装配在这种成形的电动设备上的附件。

这种用于头发成形的设备允许在人潮湿的头发中形成波浪。头发的干燥和成形因此由发刷、辅以朝向头发输送必要热量的热空气流确保。该刷能够由使用者手动地或者由电机自动地驱动旋转。当刷手动或者电动旋转时通过在待成形的发绺中转动刷而形成波浪。所述发绺在由毛和/或刷的涂层表面抓住的头发的旋转驱动之后缠绕，旋转驱动由刷的旋转引起。

背景技术：

已知申请人提交的专利fr2978333描述一种具有发刷的用于头发成形的电动设备，所述发刷设置在手柄上，所述手柄包括热空气流装置。所述发刷包括空心套筒，所述空心套筒包括一组鬃束和同于使空气流通过的一组贯通开口。在该专利中描述的套筒具有有利于头发成形的形状。然而，由鬃束抓住的头发只能由开口排出的热空气加热。事实证明，由于热量损失，该配置不足以高效用于头发的干燥和成形。

已知另一个文献fr2258814描述一种具有鬃束列和多个加热元件的用于头发成形的电动刷，所述加热元件在所述鬃束列之间插入。所述电加热元件相对于刷的套筒突出、允许确保刷和头发之间的热交换。然而，在该文献中描述的设备不包括热空气流装置。热交换仅通过头发和加热元件的接触完成，这不允许有均匀且有效的干燥。

技术实现要素：

本发明的目的是克服上述缺点并提供一种具有更好的干燥以及头发成形效率的空气流电动理发设备。

本发明的另一个目的是一种具有相同效率但加热元件功率减小的空气流电动理发设备。

本发明的另一个目的是一种体积减小的用于头发成形的空气流电动理发设备。

本发明的再另一个目的是一种方便使用并且多功能的空气流电动理发设备。

这些目的通过一种用于装配在电动理发设备上的包括空心套筒的附件达到，所述空心套筒具有纵向轴线(l)并且能够安装在所述理发设备上，套筒包括一组鬃束列和能够使空气流通过的一组贯通开口列。根据本发明，附件包括通过传导加热头发的头发加热机构，所述加热机构从套筒的外表面(sext)突出地布置。

加热机构是指用于通过传导向头发扩散热量的机构，所述机构自身由来自理发设备的热空气加热。加热机构因此通过对流被动加热。其并不是电加热，即，通过与头发的加热机构接触的电阻类型的电加热元件。由于加热机构从套筒的外表面突出地布置，在使用期间加热机构更容易地与头发接触，这允许有利于热传递以及增加头发干燥和成形的效率。

另外，“鬃”是指天然的或合成的任何类型的毛、诸如塑料材质的细条或者毛和细条的组合，其允许在由刷形状的附件处理发绺期间钩住和/或驱动发绺。鬃能够是不同的性质、还能够是不同的长度，以便适合任何类型或者任何长度的头发。鬃能够分成多个束，或者如果例如涉及细条其能够是单个的。

添加这种加热机构允许改善对头发的热传递率，以便能够减小加热元件的功率并且因此减小刷的套筒的直径。这还允许通过在刷中较小体积的加热元件节省空间。

有利地，所述贯通开口列能够布置在所述纵向轴线(l)的方向中并且所述加热机构的至少一部分用于覆盖至少一列贯通开口。优选地，加热机构整体地覆盖贯通开口。每列贯通开口能够包括多个允许空气流通过的贯通开口，开口的形状和/或尺寸相同或不同。还能够涉及贯通凹槽形状的连续的纵向开口。

另外，所述加热机构包括至少一个纵向杆，所述纵向杆布置在纵向轴线(l)的方向中在套筒的外表面(sext)上。所述纵向杆平行于鬃束列，允许优化其与头发的接触。

根据本发明的第一实施方式，所述至少一个纵向杆包括可逆固定机构，所述固定机构允许将纵向杆从所述套筒拆下。

根据第一实施方式，加热机构包括至少两个纵向杆，每个纵向杆用于覆盖一列贯通开口。因此，纵向杆直接与来自套筒内部的热空气流接触，这允许产生除热传导之外的对流。

有利地，纵向杆布置在每列贯通开口的两侧。因此，空气的这些出口列以及纵向杆可交替地布置，以便更好地平衡地结合头发的两个加热机构，即空气吹风加热和热传导加热。

根据本发明的第二实施方式，加热机构包括布置在套筒的外表面(sext)上的空心圆柱体，所述空心圆柱体包括至少一个纵向杆。空心圆柱体因此将直接与头发接触。这种配置允许获得一体的加热机构，这便于加热机构的安置。

有利地，所述空心圆柱体具有空气流的通过区域，所述通过区域平行于纵向杆并且与所述纵向杆间隔一距离插入。另外，所述区域具有贯通孔，所述贯通孔截面相同并且在相对贯通开口列以便使空气流通过。这些通过区域允许使空心圆柱体固化而不阻碍空气流的循环。

另外，附件包括帽塞(bouchon)，所述帽塞用于将空心圆柱体保持在套筒的外表面(sext)上。因此，在空心圆柱体上不需要任何固定机构，这便于其制造。

根据第二实施方式，所述纵向杆是金属的，优选地是铝。这允许增加向头发的热传递效率。

有利地，所述纵向杆在沿着正交于所述纵向轴线(l)的平面的截面具有构成拱形的上端部。上端部对应相对套筒的外表面(sext)的侧部。纵向杆的该端部在设备的使用期间与头发接触，由于其圆形的形状具有更大的接触表面，这有利于向头发的热传递。

另外，所述纵向杆沿着其对称纵向平面的截面具有构成规律波浪或者梳的上端部。对称纵向平面对应纵向轴线(l)所属的纵向杆的对称平面。规律波浪或者梳的上端部允许均匀地分布头发并且因此优化头发的干燥和成形。

这些目的还通过空气流电动理发设备达到，所述空气流理发设备包括空气入口开口、加热元件、风扇、风扇的驱动机构和吹风空气的出口开口，所述设备包括根据上述特征的附件。

附图说明

通过研究参照附图以非限定性示例方式示出的具体实施方式，将更好地了解本发明，在附图中：

-图1是根据本发明的电动发梳的简化剖视图；

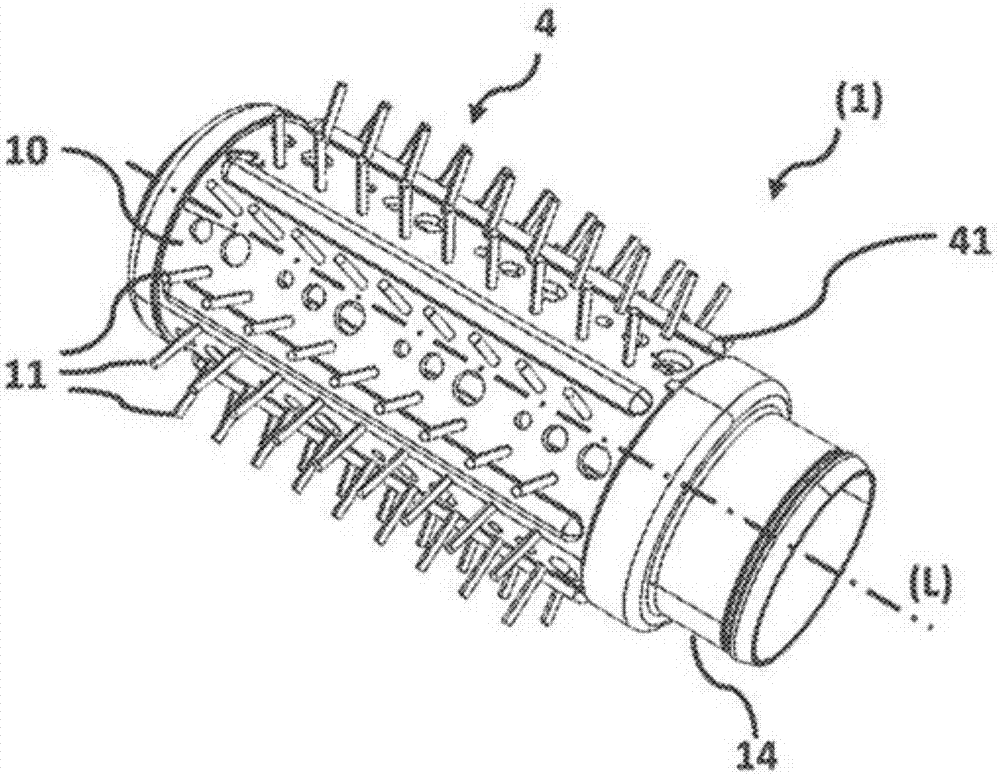

-图2是根据本发明的第一实施方式的附件的立体图；

-图3是根据图2的附件的分解图；

-图4是根据图2的附件的剖视图；

-图5是根据本发明的第二实施方式的附件的立体图；

-图6是根据图5的附件的分解图；

-图7是根据图5的附件的剖视图；

-图8a，8b和9示出根据纵向杆的不同变型例的剖视图。

具体实施方式

图1示出空气流电动理发设备100尤其是电动发刷100的简化剖视图。没有附件的设备2包括形成握持手柄201的壳体200，所述握持手柄通过理发附件1向前延长。手柄201在空气入口开口202和位于附件1附近的空气出口开口204之间包含空气循环机构。壳体200还在其空气入口开口202和空气出口开口204之间包含风扇207，所述风扇由风扇的驱动机构206驱动旋转，驱动机构例如是电机，在所述电机延长部中布置加热元件205。

如图1可见，理发附件1具有圆柱形管状基部14，所述基部通过用于和头发接触的工作部分向前延长。根据本发明并且如图1所示，在吹风电动刷能够借助电机附加驱动旋转的情况中，电动发刷100能够包括附件1的第二驱动电机。设备2的构造以及附件1的驱动尤其在文献fr2978333中已知。这些元件是该领域人员普遍知道的部分并且不需要更具体的描述。

图2至图5示出根据本发明的附件1。所述附件包括限定空心主体并且能够安装在理发设备100上的套筒10，所述空心主体具有纵向轴线(l)。套筒具有配备有多个鬃束列11和能够使空气流通过的贯通开口孔12、12’的圆柱形管状外表面sext。更准确地，鬃束列11和贯通开口列12、12’布置在纵向轴线(l)的方向中，每两列鬃束通过一列贯通开口12、12’间隔。

为了改善刷的干燥和成形的效率，并且参照本发明的两个实施方式，附件1包括通过传导加热头发的头发加热机构4，所述加热机构4从套筒10的外表面(sext)突出地布置。

根据如图2和图3所示的本发明的第一实施方式，加热机构4包括多个纵向杆41，所述纵向杆彼此平行并且布置在纵向轴线(l)的方向中在套筒10的外表面(sext)上。为此，套筒10具有第一系列贯通开口列12和第二系列贯通开口列12’，第一系列中的每列由允许空气流通过的不同尺寸的圆开口构成，第二系列中的每列是用于接收纵向杆41的贯通凹槽12’。第一和第二系列贯通开口列可交替地布置。因此每个纵向杆41一旦安置在套筒上的纵向轴线(l)的方向中，每个纵向杆即覆盖一列贯通开口12’。当所有纵向杆安置时，热吹风空气被保留一半。

另外，纵向杆41从套筒10的外表面(sext)具有突出的厚度，这允许有利于和头发的接触以及热传递。如图4可见，每个纵向杆具有上端部，所述上端部对应相对套筒10的外表面(sext)的侧部，所述上端部的沿着正交于纵向轴线(l)的平面的截面构成拱形。

或者，纵向杆可拆卸以便用于不同刷的多个直径并且用于在冷空气发型的固定以避免等待其冷却。为此，纵向杆41各自包括例如封口(clipsage)的可逆固定机构410。

根据如图5至图7所示的本发明的第二实施方式，加热机构4包括能够装配在套筒10的外表面(sext)上的空心圆柱体40。所述空心圆柱体40包括与第一实施方式的纵向杆相似的多个纵向杆41。所述纵向杆布置在纵向轴线(l)的方向中并且具有从外表面(sext)突出的厚度。空心圆柱体还具有平行于纵向杆41的空气流通过区域42，并且通过区域和纵向杆可交替地布置。所述区域42用于在上方安置贯通开口列以便使空气流通过。因此，并且根据所示的示例，套筒10配备有相同的贯通开口孔列12，而区域42具有截面相同并且相对贯通开口12的贯通孔420。

因此，纵向杆41以及一体的空心圆柱体40的一部分的空气流通过区域42同时安装在套筒10的外表面(sext)上。如图5所示，当空心圆柱体40在套筒10上滑动时，空心圆柱体在每个纵向杆41和通过区域42之间具有允许使鬃束11通过的缝隙44。一旦安置，空心圆柱体40借助帽塞43保持，所述帽塞自身通过固定螺钉或封口与套筒连接。如第一实施方式，当空心圆柱体40安装在套筒10上时，热吹风空气保留一半。

如图7所示，每个纵向杆具有上端部，所述上端部对应相对套筒10的外表面(sext)的侧部，所述上端部的沿着正交于纵向轴线(l)的平面的截面构成拱形。因此，每个纵向杆具有从外表面(sext)突出的厚度以便有利于和头发的接触。纵向杆还能够是在所述上端部下方空心的，这允许产生空间以便更多地接收热空气并且增加加热效率。

根据上述两个实施方式，涉及纵向杆41更多的变型例是可能的：纵向杆能够具有波形、正弦线或者拉直正弦线的接触表面；纵向杆还能够是梳形。这些变型例对应的沿着纵向杆的对称纵向平面的剖视图示于图8a，8b和9。这些形状允许和发绺的交换表面因此优化热传递。另外，纵向杆41是金属的，优选地是铝，以便其热传导性能。

根据这两个实施方式未示出的替换例，纵向杆直接地布置在套筒上。纵向杆覆盖的区域不具有任何贯通开口。

在工作中，当刷启动时，空气逐渐地加热铝杆，铝杆到达在刷的出口约为90℃的空气温度。这些杆由从主轴出来并且“触舔”杆的热空气流加热。纵向杆能够由穿过贯通主轴并且由杆覆盖的孔附加地加热。这些杆随后向与其接触的头发带来热量，以便头发的干燥和成形。

当然，在所附权利要求的范围内，本发明可考虑其他各种更改。
