一种抗菌复合洗剂检测设备的制作方法

本技术涉及抗菌洗液检测设备领域，尤其涉及一种抗菌复合洗剂检测设备。

背景技术：

1、清洗剂是一个很大的范畴，种类繁多，包括无机清洗和有机清洗两大类，现有清洗剂在研发完毕后，为了方便后期使用，需要对其清洁性能进行测试，而现有测试方法多采用人工加入洗剂，然后进行混匀，加载洗剂量难以精确控制，混匀力度难以控制，不方便设置对照组。

2、所以提供一种抗菌复合洗剂检测设备，能够解决上述问题。

技术实现思路

1、本实用新型所要解决的技术问题在于，现有测试方法多采用人工加入洗剂，然后进行混匀，加载洗剂量难以精确控制，混匀力度难以控制，不方便设置对照组，所以提供一种抗菌复合洗剂检测设备，所述抗菌复合洗剂检测设备包括：

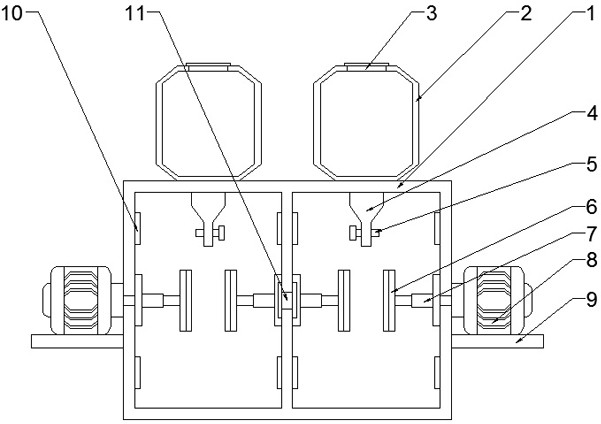

2、检测箱体和隔板，所述隔板将所述检测箱体分隔成两个检测腔，两个所述检测腔内均分别安装有洗液存储机构、滴药机构、夹持机构、驱动机构和温控机构，所述洗液存储机构固定安装在检测箱体的顶部的上表面，所述检测腔内的上表面固定安装有滴药机构，所述滴药机构和所述存储机构相连通，所述夹持机构包括主动夹持机构和辅助夹持机构，所述辅助夹持机构和所述隔板转动连接，所述主动夹持机构安装在所述检测箱体的侧壁上，所述驱动机构固定安装在所述主动夹持机构安装的检测箱体侧壁的外表面上，所述温控机构与所述检测腔的内壁固定连接。

3、进一步地，所述洗液存储机构包括存药箱体和端盖，所述存药箱体固定安装在所述检测箱体的顶部的上表面上，所述端盖与所述存药箱体相配合，所述存药箱体的底部通过管路穿过所述检测箱体与所述滴药机构相连通。

4、进一步地，所述滴药机构包括滴药滴头和控制阀，所述滴药滴头通过管路和所述存药箱体相连通，所述控制阀固定安装在所述滴药滴头上。

5、进一步地，还包括固定杆，所述固定杆固定设置在隔板上，所述固定杆向两侧检测腔内伸出的长度相同。

6、进一步地，所述辅助夹持机构包括辅助夹持底座、辅助伸缩杆、辅助夹持件和转动轴承，所述转动轴承套设在所述固定杆上，所述辅助夹持底座与所述转动轴承过盈配合，所述辅助伸缩杆的一端与所述辅助夹持底座固定连接，所述辅助伸缩杆的另一端与所述辅助夹持件固定练级。

7、进一步地，所述主动夹持机构包括主动夹持底座、主动伸缩杆和主动夹持件，所述主动伸缩杆的一端与所述主动夹持底座固定连接，所述主动伸缩杆的另一端与所述主动夹持件固定连接，所述主动夹持底座和所述驱动机构固定连接。

8、进一步地，所述驱动机构包括驱动平台和驱动电机，所述驱动平台固定安装在所述检测箱体的侧面，所述驱动电机固定安装在所述驱动平台上，所述驱动电机的驱动轴穿过所述检测箱体的侧壁与所述主动夹持底座固定连接。

9、进一步地，所述温控机构为多个加热电阻丝，多个所述加热电阻丝分别固定安装在所述隔板和所述检测箱体内部的侧壁上。

10、实施本实用新型，具有如下有益效果：

11、本实用新型通过设置两个检测腔，方便设置对照组，另外的，本实用新型设置有驱动机构，能够实现对摇动试管的频率进行控制，滴药机构的设置也能够控制加入的药量，能够使得洗剂检测更为精确。

1.一种抗菌复合洗剂检测设备，其特征在于，包括检测箱体和隔板，所述隔板将所述检测箱体分隔成两个检测腔，两个所述检测腔内均分别安装有洗液存储机构、滴药机构、夹持机构、驱动机构和温控机构，所述洗液存储机构固定安装在检测箱体的顶部的上表面，所述检测腔内的上表面固定安装有滴药机构，所述滴药机构和所述存储机构相连通，所述夹持机构包括主动夹持机构和辅助夹持机构，所述辅助夹持机构和所述隔板转动连接，所述主动夹持机构安装在所述检测箱体的侧壁上，所述驱动机构固定安装在所述主动夹持机构安装的检测箱体侧壁的外表面上，所述温控机构与所述检测腔的内壁固定连接。

2.根据权利要求1所述的抗菌复合洗剂检测设备，其特征在于，所述洗液存储机构包括存药箱体和端盖，所述存药箱体固定安装在所述检测箱体的顶部的上表面上，所述端盖与所述存药箱体相配合，所述存药箱体的底部通过管路穿过所述检测箱体与所述滴药机构相连通。

3.根据权利要求2所述的抗菌复合洗剂检测设备，其特征在于，所述滴药机构包括滴药滴头和控制阀，所述滴药滴头通过管路和所述存药箱体相连通，所述控制阀固定安装在所述滴药滴头上。

4.根据权利要求3所述的抗菌复合洗剂检测设备，其特征在于，还包括固定杆，所述固定杆固定设置在隔板上，所述固定杆向两侧检测腔内伸出的长度相同。

5.根据权利要求4所述的抗菌复合洗剂检测设备，其特征在于，所述辅助夹持机构包括辅助夹持底座、辅助伸缩杆、辅助夹持件和转动轴承，所述转动轴承套设在所述固定杆上，所述辅助夹持底座与所述转动轴承过盈配合，所述辅助伸缩杆的一端与所述辅助夹持底座固定连接，所述辅助伸缩杆的另一端与所述辅助夹持件固定练级。

6.根据权利要求5所述的抗菌复合洗剂检测设备，其特征在于，所述主动夹持机构包括主动夹持底座、主动伸缩杆和主动夹持件，所述主动伸缩杆的一端与所述主动夹持底座固定连接，所述主动伸缩杆的另一端与所述主动夹持件固定连接，所述主动夹持底座和所述驱动机构固定连接。

7.根据权利要求6所述的抗菌复合洗剂检测设备，其特征在于，所述驱动机构包括驱动平台和驱动电机，所述驱动平台固定安装在所述检测箱体的侧面，所述驱动电机固定安装在所述驱动平台上，所述驱动电机的驱动轴穿过所述检测箱体的侧壁与所述主动夹持底座固定连接。

8.根据权利要求7所述的抗菌复合洗剂检测设备，其特征在于，所述温控机构为多个加热电阻丝，多个所述加热电阻丝分别固定安装在所述隔板和所述检测箱体内部的侧壁上。
