桥梁伸缩缝测定装置的制作方法

本技术涉及桥梁检测,尤其涉及一种桥梁伸缩缝测定装置。
背景技术:
1、桥梁伸缩缝指的是为满足桥面变形的要求,通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝,在温度的影响下混凝会发生热胀冷缩现象,使桥梁伸缩缝的宽度变大,所以需要对桥梁伸缩缝进行检测,对于不符合安全要求的伸缩缝需要进行维修。
2、经检索,现有授权公告号为cn219607907u的文件公开了一种桥梁伸缩缝检测装置,包括有导轨、推杆、移动轮和标尺,导轨前侧固接有推杆,导轨左右两侧均安装有移动轮,导轨左侧固接有标尺,导轨内部滑动式设置有用于对桥梁伸缩缝进行检测的标尺,导轨内部均匀间隔开有刻度槽。通过向右移动右侧的标尺至合适位置,使其与桥梁伸缩缝接触,进而对桥梁伸缩缝的宽度进行检测,达到快速检测的效果。
3、但是该装置的标尺不能够收折,因此需要占用较大的存放面积,不利于装置的存放和运输。
4、因此,有必要提供一种桥梁伸缩缝测定装置解决上述技术问题。
技术实现思路
1、针对上述情况,为克服现有技术缺陷,本实用新型提供了一种桥梁伸缩缝测定装置能够进行收折,方便运输和存放。
2、为实现上述目的,本实用新型采用的技术方案如下:
3、桥梁伸缩缝测定装置,包括:车架,所述车架底部安装有两个车轮和两个支撑杆,支撑杆位于车轮的前方,车架的一侧固定安装有扶手,所述车架上设有检测机构,所述检测机构包括转动安装在所述车架上的滚筒,所述滚筒上设有刻度线,所述滚筒的一侧固定安装有定位杆,所述滚筒上开设有导向缝,所述导向缝内滑动安装有连接杆,所述滚筒上滑动安装有安装环,所述连接杆的两端与所述安装环固定连接,所述安装环的一侧固定安装有测定杆,测定杆与定位杆对齐,所述车架上转动安装有电动推杆,电动推杆的外壳与滚筒的一端固定连接,所述电动推杆的输出端贯穿滚筒的一侧并且固定安装有顶杆,所述连接杆的中部固定安装有连接座,所述连接座与所述顶杆固定连接。
4、优选地,所述车架上转动安装有调节杆,所述调节杆的顶端安装有旋钮一,所述调节杆上固定安装有蜗杆,所述滚筒上固定安装有蜗轮,所述蜗杆与所述蜗轮相啮合。
5、优选地,所述车架上固定安装有支撑架,所述支撑架的上安装有警报器和开关,开关与警报器电连接,并且通过电池供电。
6、优选地,所述刻度线环绕所述滚筒的表面,刻度线的零点位置与定位杆的外侧面对齐,安装环与测定杆外侧平齐的一面为测定面,即安装环外侧对齐的刻度线的数值为测量读数。
7、优选地,所述支撑架上开设有长条形的安装孔,所述支撑架上转动安装有调节丝杆,调节丝杆的一端固定安装有旋钮二,所述调节丝杆上螺纹安装有移动座,所述移动座的底部固定安装有导向块,所述导向块贯穿所述安装孔,警报器和开关固定安装在所述移动座上,其中警报器安装在移动座的顶部,开关安装在移动座的前侧。
8、优选地,所述支撑杆的底端固定安装有防滑垫,所述防滑垫的材质为橡胶。
9、与现有技术相比,本实用新型具有以下有益效果:
10、(1)本实用新型通过设置包括能够转动的滚筒,并在滚筒上设置刻度线,利用电动推杆驱使测定杆移动,配合定位杆对下方的伸缩缝的宽度进行测定,并且在测定完成后,能够通过转动滚筒对定位杆和测定杆进行收折,减小装置的占地面积,方便进行运输和存放;
11、(2)本实用新型通过设置调节杆、蜗轮和蜗杆,能够方便的转动滚筒;
12、(3)本实用新型通过设置支撑架、警报器和开关,便于提醒工作人员对超标的伸缩缝进行标记和记录;
13、(4)本实用新型通过设置环状的刻度线,能够方便对伸缩缝的宽度进行读数,读数时不受滚筒转动角度的影响;
14、(5)本实用新型通过设置调节丝杆、移动座、导向块和安装孔,能够方便的调节开关的位置,进而调节伸缩缝的报警宽度值,以便适配不同的测定标准;
15、(6)本实用新型通过设置支撑杆的底端固定安装有防滑垫,起到加强装置的防滑能力,使装置在进行测定作业时更加稳定。
技术特征:

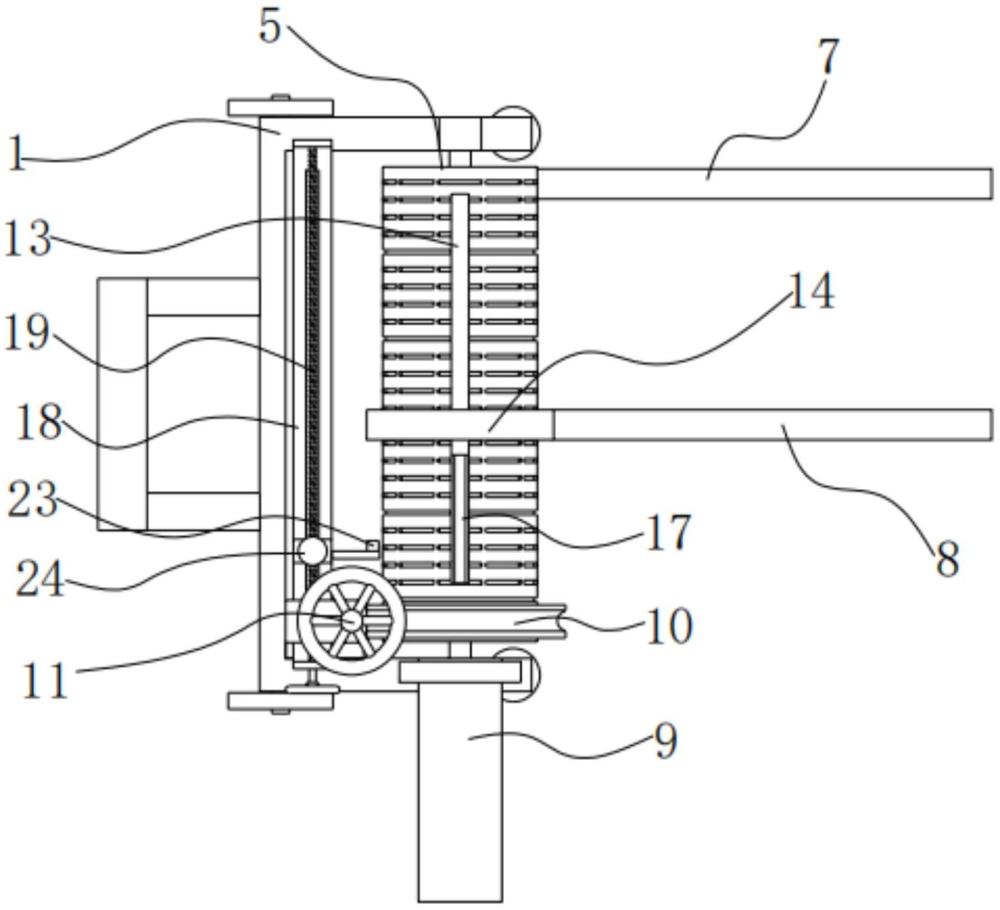

1.桥梁伸缩缝测定装置,包括车架(1),其特征在于:
2.根据权利要求1所述的桥梁伸缩缝测定装置,其特征在于,所述支撑杆(4)的底端固定安装有防滑垫,所述防滑垫的材质为橡胶。
3.根据权利要求1所述的桥梁伸缩缝测定装置,其特征在于,所述车架(1)上固定安装有支撑架(18),所述支撑架(18)的上安装有警报器(24)和开关(23),所述开关(23)与所述警报器(24)电连接。
4.根据权利要求1所述的桥梁伸缩缝测定装置,其特征在于,所述刻度线(6)环绕所述滚筒(5)的表面,所述刻度线(6)的零点位置与所述定位杆(7)的外侧面对齐,所述安装环(14)与所述测定杆(8)外侧平齐的一面为测定面。
5.根据权利要求3所述的桥梁伸缩缝测定装置,其特征在于,所述支撑架(18)上开设有长条形的安装孔(22),所述支撑架(18)上转动安装有调节丝杆(19),所述调节丝杆(19)的一端固定安装有旋钮二,所述调节丝杆(19)上螺纹安装有移动座(20),所述移动座(20)的底部固定安装有导向块(21),所述导向块(21)贯穿所述安装孔(22),所述警报器(24)和所述开关(23)均与所述移动座(20)固定连接。
6.根据权利要求5所述的桥梁伸缩缝测定装置,其特征在于,所述警报器(24)固定安装在所述移动座(20)的顶端,所述开关(23)固定安装在所述移动座(20)上靠近所述滚筒(5)的一侧。
技术总结
本技术公开了一种桥梁伸缩缝测定装置,具体涉及桥梁检测技术领域。桥梁伸缩缝测定装置,包括:车架,所述车架上安装有扶手、两个车轮和两个支撑杆,所述车架上设有检测机构;所述检测机构包括转动安装在所述车架上的滚筒,所述滚筒上设有刻度线,所述滚筒的一侧固定安装有定位杆,所述滚筒上开设有导向缝,所述导向缝内滑动安装有连接杆。本技术提供的桥梁伸缩缝测定装置通过设置包括能够转动的滚筒,并在滚筒上设置刻度线,利用电动推杆驱使测定杆移动,配合定位杆对下方的伸缩缝的宽度进行测定,并且在测定完成后,能够通过转动滚筒对定位杆和测定杆进行收折,减小装置的占地面积,方便进行运输和存放。
技术研发人员:朱子骏
受保护的技术使用者:朱子骏
技术研发日:20231128
技术公布日:2024/8/20
