一种设有辅助吸取的光电检测设备的制作方法

本发明涉及电池组件检测技术领域，具体为一种设有辅助吸取的光电检测设备。

背景技术：

现有技术中，对于例如太阳能等光电设备的电池组件，其检测主要通过一体式检测设备来完成的，在检测完成前、后，均需要通过传动系统将电池组件传动输送，且由于在检测前需要手动放置电池组件，检测后需要手动拿走电池组件，给人们带来人力物力的浪费，降低了工作效率。

故此，现有的电池组件检测需要进一步改善。

技术实现要素：

本发明的目的是为了克服现有技术中的不足之处，提供一种设有辅助吸取的光电检测设备。

为了达到上述目的，本发明采用以下方案：

一种设有辅助吸取的光电检测设备，包括有底座，在底座上设有支撑腿，在支撑腿上端设有支撑板，在所述支撑板上壁面设有吸盘，其特征在于：在所述底座上设有辅助吸取装置，所述辅助吸取装置包括有设置在支撑腿一旁的底座上壁面的主轴，在主轴外套设有能转动的间歇驱动叶，在间歇驱动叶上壁面均布有四个方向且贯穿于下壁面的卡槽，在所述间歇驱动叶上方设有套设在主轴外的十字杆，所述十字杆设有四个端部，在所述十字杆端部设有朝向的伸缩电机，在所述伸缩电机下壁面连接安装有抓取吸盘，在所述主轴一旁的底座上壁面上设有转动电机，在所述转动电机上端连接有转轴，在转轴壁面上设有横向的l型驱动杆，所述l型驱动杆和卡槽咬合工作，在底座上壁面设有控制芯片，所述控制芯片电连接于伸缩电机和传输道同时控制其运转速度。

如上所述的一种设有辅助吸取的光电检测设备，其特征在于所述支撑板下端设有同轴的转盘电机，在所述支撑板上端设有同轴的转动盘，所述转盘电机带动转动盘转动，在转动盘外均布有多个放置凹槽，在所述对应的放置凹槽下设有定压阀，在所述定压阀下端设有充气头，在所述充气头一侧的底座上壁面设有气泵，所述气泵连通于充气头。

如上所述的一种设有辅助吸取的光电检测设备，其特征在于所述的支撑板下方的底座上壁面设有第一电动伸缩杆，在所述第一电动伸缩杆上端连接有充气接头。

如上所述的一种设有辅助吸取的光电检测设备，其特征在于在所述底座下壁面上设有第二电动伸缩杆，在所述第二电动伸缩杆下端部设有接地头。

如上所述的一种设有辅助吸取的光电检测设备，其特征在于所述的底座下壁面上设有多个支撑腿，在所述支撑腿下端连接有导轮。

综上所述，本发明相对于现有技术其有益效果是：

本发明通过设有辅助吸取装置，在检测前自动放置电池组件，检测后自动拿走电池组件，降低了人们在人力物力上的浪费，增加了工作效率，且结构简单，使用方便。

附图说明

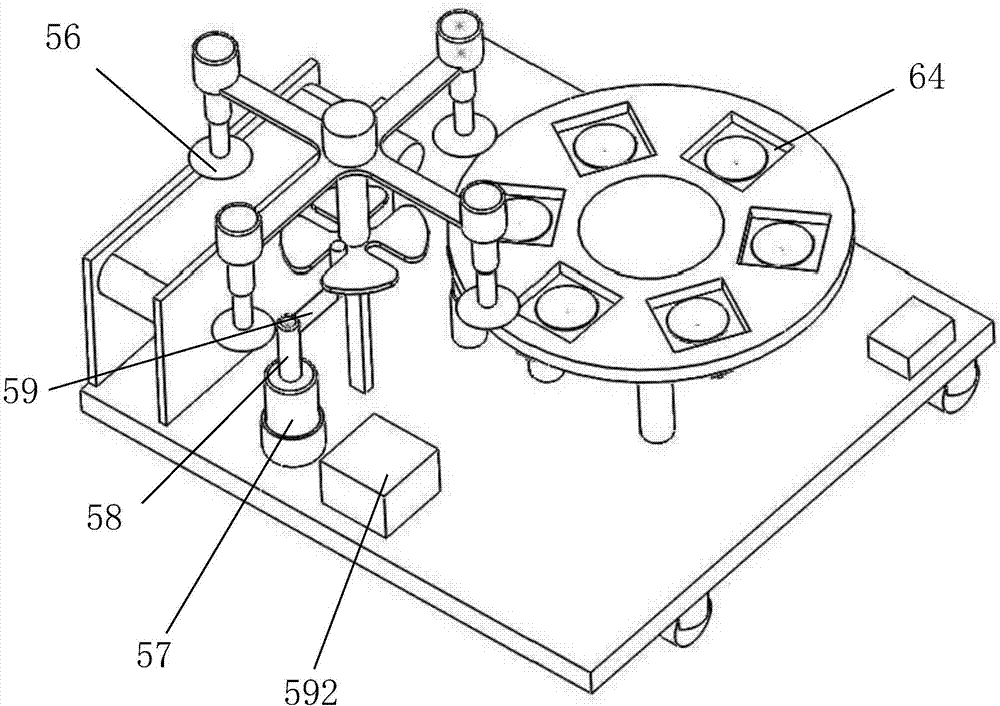

图1为本发明的结构示意图之一；

图2为本发明的结构示意图之二；

图3为本发明的结构示意图之一。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：

一种设有辅助吸取的光电检测设备，包括有底座1，在底座1上设有支撑腿2，在支撑腿2上端设有支撑板3，在所述支撑板3上壁面设有吸盘4，在所述底座1上设有辅助吸取装置5，工作时，辅助吸取装置5在电池组件检测前进行均匀的放置，检测完毕后，将电池组件拿出。

本发明所述辅助吸取装置5包括有设置在支撑腿2一旁的底座1上壁面的主轴51，在主轴51外套设有能转动的间歇驱动叶52，在间歇驱动叶52上壁面均布有四个方向且贯穿于下壁面的卡槽53，在所述间歇驱动叶52上方设有套设在主轴51外的十字杆54，所述十字杆54设有四个端部，在所述十字杆54端部设有朝向的伸缩电机55，在所述伸缩电机55下壁面连接安装有抓取吸盘56，在所述主轴51一旁的底座1上壁面上设有转动电机57，在所述转动电机57上端连接有转轴58，在转轴58壁面上设有横向的l型驱动杆59，所述l型驱动杆59和卡槽53咬合工作，在底座1上壁面设有控制芯片592，所述控制芯片592电连接于伸缩电机55和传输道591同时控制其运转速度，工作时，放置在吸盘4上的电池组件缓慢的转动，转动电机57同时转动带动l型驱动杆59转动，l型驱动杆59进入其中一个卡槽53驱动，间歇驱动叶52旋转90°后，l型驱动杆59离开卡槽53，旋转一圈后进入下一个卡槽53内驱动，伸缩电机55在间歇驱动叶52每旋转90°后降下吸取其中一个检测完毕后的电池组件，后方的伸缩电机55放置一个未检测的电池组件。

本发明所述支撑板3下端设有同轴的转盘电机61，在所述支撑板3上端设有同轴的转动盘6，所述转盘电机61带动转动盘6转动，在转动盘6外均布有多个放置凹槽64，在所述对应的放置凹槽64下设有定压阀62，在所述定压阀62下端设有充气头63，在所述充气头63一侧的底座1上壁面设有气泵65，所述气泵65连通于充气头63，充气头63使吸盘4和电池组件之间吸真空。

本发明所述的支撑板3下方的底座1上壁面设有第一电动伸缩杆7，在所述第一电动伸缩杆7上端连接有充气接头71，充气接头71能对充气头63充气。

本发明所述底座1下壁面上设有第二电动伸缩杆8，在所述第二电动伸缩杆8下端部设有接地头81，所述接地头81防止静电的产生。

本发明所述的底座1下壁面上设有多个支撑腿9，在所述支撑腿9下端连接有导轮91，工作时，导轮91方便设备的移动。

以上显示和描述了本发明的基本原理和主要特征以及本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
