一种分层式真空储药箱的制作方法

本实用新型涉及储药箱，具体是一种分层式真空储药箱。

背景技术：

药材的储存和运输对药材的质量和药材的药效有着至关重要的影响，在储存不当时易产生霉变、虫蛀、变色等问题，运输途中受环境因素如温度、湿度等影响也易导致药材变质，进而带来巨大的经济损失。并且药材常需要频繁的存取，与储粮的整存整取的模式不同。现有的塑料薄膜包封存方式，操作不便，可靠性低，并且存取麻烦。因此，设计一种真空储药箱，能够保证药材在储存以及后续的运输过程中没有霉变以及蛀虫的产生环境，在保证药材的质量的同时能够实现频繁存取，是本实用新型急需解决的问题。

技术实现要素：

本实用新型的目的，就是为解决现有技术存在的问题，而设计了一种设计合理、使用方便的分层式真空储药箱，能够在有效保证药材的存储效果、保证药材的质量及药效的同时便于频繁的存取。

本实用新型的技术方案为：一种分层式真空储药箱，包括储药箱框架，其特征在于：所述储药箱通过隔板分隔为连通区和存储区，所述隔板上设置有通气孔Ⅰ，所述连通区所对应的储药箱框架上设置有抽真空口，所述抽真空口处设置有与抽真空装置相连接的控制阀，所述连通区上还设置有真空度检测仪；所述存储区对应的储药箱框架上安装有两组储药抽屉，所述存储区的左右两侧设置两组滑槽，所述储药抽屉滑动连接在所述滑槽中，所述储药抽屉上设置有锁孔及控制锁孔开闭的锁扣。

上述储药抽屉包括两个侧板、底板、前面板和后面板，所述前面板的一端端面的四周设置有用以安装密封胶条的安装槽，所述储药箱框架上对应设置有用以容纳安装胶条的安装槽，以保证储药箱的密封性能，保证储药箱内部的真空度。

上述后面板上设置有通气孔Ⅱ，所述通气孔Ⅱ与通气孔Ⅰ相连通，以便于在进行抽真空时，气体能够通过通气孔Ⅱ和通气孔Ⅰ被抽出，保证药材的真空储存环境。

上述通气孔Ⅰ沿隔板的长度和宽度方向均匀设置，所述通气孔Ⅱ沿后面板的长度和宽度方向均匀设置。

上述存储区上设置有观察窗，所述观察窗采用玻璃，以便于观察内部药材的存储情况，而不需要将储药抽屉打开，以减少抽真空的程序，节约时间，提高效率。

上述储药箱框架的顶部设置有提手，所述储药箱框架的底部设置有行走轮，以便于移动及搬运。

本实用新型的有益效果可通过上述方案得出：1、通过设置至少两组储药抽屉，能够将药材分别进行存放，便于药材的频繁存取，操作方便；2、在进行每一层储药抽屉内药材的存取时，进入的空气会影响整个储药箱内部的真空度，通过设置连通区和存储区，通过抽真空能够保证储药箱内的真空度，保证在药材存储及后续的运输过程中没有霉变以及蛀虫的产生环境，保证药材的质量及药效；3、通过设置真空度检测仪以及控制阀，能够及时观测储药箱内部的真空度，并通过控制阀控制抽真空工作的启闭，以保证药材的储存环境；4、在取药材时，通过打开锁孔，使储药箱内外的气压达到平衡，以便于打开储药抽屉，结构简单，设计合理。

由此可见，本实用新型与现有技术相比具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明：

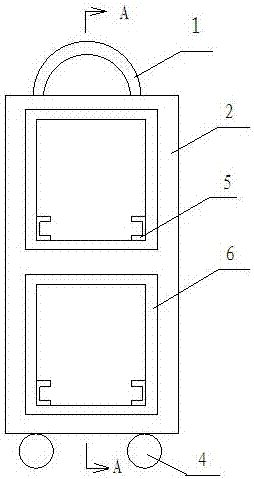

图1为本实用新型中储药箱框架的主视结构示意图；

图2为本实用新型中储药箱框架的右视结构示意图；

图3为图2中A向剖视结构示意图；

图4为本实用新型中储药抽屉的结构示意图。

其中，1为提手，2为储药箱框架，3为观察窗，4为行走轮，5为滑槽，6为安装槽，7为隔板，8为通气孔Ⅰ，9为抽真空口，10为控制阀，11为真空度检测仪，12为储药抽屉，12-1为前面板，12-2为侧板，12-3为底板，12-4为后面板，12-5为通气孔Ⅱ，12-6为安装槽，12-7为滑块，12-8为锁孔，12-9为锁扣。

具体实施方式：

为了更好地理解本实用新型，下面结合附图来详细解释本实用新型的实施方式。

具体实施方式：如图1所示，本实用新型提供了一种分层式真空储药箱，包括储药箱框架2，储药箱框架2通过隔板7分隔为连通区和存储区，其中，存储区内设置有两组储药抽屉12，以便于将药材分别进行存放，便于药材的频繁存取。该储药抽屉12包括两个侧板12-2、底板12-3、前面板12-1和后面板12-4，前面板12-1的一端端面的四周设置有用以安装密封胶条的安装槽12-6，储药箱框架2上对应设置有用以容纳安装胶条的安装槽6，以保证储药箱的密封性能，保证储药箱内部的真空度。存储区的左右两侧设置两组滑槽5，储药抽屉通过滑块12-7滑动连接在所述滑槽5中。上述隔板7上设置有通气孔Ⅰ8，后面板12-4上设置有通气孔Ⅱ12-5，通气孔Ⅰ8沿隔板7的长度和宽度方向均匀设置，通气孔Ⅱ12-5沿后面板12-4的长度和宽度方向均匀设置，通气孔Ⅱ12-5与通气孔Ⅰ8相连通，以便于在进行抽真空时，气体能够通过通气孔Ⅱ12-5和通气孔Ⅰ8被抽出，保证药材的真空储存环境。储药抽屉12上设置有锁孔12-8及控制锁孔12-8开闭的锁扣12-9。在锁扣12-9锁紧时，锁孔12-8关闭，以保证储药箱的气密性；锁扣12-9打开时，空气通过锁孔12-8进入储药箱内部。当需要取药材时，打开锁扣12-9，外部空气通过锁孔12-8进入到储药箱内部，内外气压达到平衡，进而打开储药抽屉12取出内部的药材。

连通区所对应的储药箱框架2上设置有抽真空口9，抽真空口9处设置有与抽真空装置相连接的控制阀10，连通区上还设置有真空度检测仪11，通过真空度检测仪11及时获知储药箱内部的真空度，并通过控制阀10控制抽真空工作的启闭，以保证药材的真空度储存环境。

另外，存储区上设置有观察窗3，观察窗3采用玻璃，以便于观察内部药材的存储情况，而不需要将储药抽屉12打开，以减少抽真空的程序，节约时间，提高效率。储药箱框架2的顶部设置有提手1、底部设置有行走轮4，以便于移动及搬运。并且，本实用新型可根据存储单位及药材的种类调整尺寸，运输方便。

本实用新型通过将药材储存在具有一定真空度的环境中，有效解决了药材储存及运输过程中易发生霉变以及蛀虫的的问题，保证了药材的质量及药效；通过分层设计，能够便于药材的频繁存取，并且结构简单，设计合理，制作成本低，值得推广。

上述说明并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也应属于本实用新型的保护范围。
