一种物料传动速度可控的螺旋送料分离装置的制作方法

本实用新型涉及一种搅拌设备，特别涉及一种物料传动速度可控的螺旋送料分离装置。

背景技术：

目前，上料机被广泛应由于矿山、饲料加工及油脂生产企业，主要是将物料及原料提升至加工设备或生产线的料仓内，其效率高，省时省力，但是现有的上料机因输料筒扬起后的高度较高，上料机在厂房之间搬运十分困难，经常需要破坏厂房大门，才能够将其搬运，搬运极其不便，虽然申请号为201420265640.0的专利能够有效解决上述问题，但却不具备高度调节功能。为此我们提出一种物料传动速度可控的螺旋送料分离装置。

技术实现要素：

本实用新型的主要目的在于提供一种物料传动速度可控的螺旋送料分离装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种物料传动速度可控的螺旋送料分离装置，包括底座、设置在底座上端的储料箱以及设置在储料箱一侧的传输管，所述底座上端一侧设置有储料箱，所述储料箱内部设置有进料口，所述进料口一侧连接有传输管，所述传输管内部设置有驱动杆，所述驱动杆表面设置有螺旋叶片，所述驱动杆一端设置有传动轴，所述传输管一端下侧设置有出料口，所述传输管一端上侧设置有驱动电机，所述驱动电机通过皮带与传动轴连接，所述传输管下侧设置有伸缩支架，所述伸缩支架下侧设置有套管。

进一步地，所述储料箱一侧设置有电控柜。

进一步地，所述驱动杆另一端设置有固定轴。

进一步地，所述套管内部设置有弹簧。

进一步地，所述底座下侧设置有万向轮。

进一步地，所述驱动杆为高强度合金钢材料制成。

与现有技术相比，本实用新型具有如下有益效果：通过设置的底座能够有效增加装置的稳定性，通过设置的储料箱能够将物料进行暂放、存储，通过设置的驱动杆能够带动螺旋叶片进行送料操作，通过设置的皮带可将驱动电机提供的动力，传输至传动轴，以提高机械传动效率，通过设置的伸缩支架和弹簧能够对传输管进行高度调节，通过设置的固定轴能够保证驱动杆旋转性能的同时增加驱动杆的稳定性能，通过设置的万向轮便于对整个装置进行移动，通过设置的电控柜，更够为装置的操控提供便利性,驱动杆具体为高强度合金钢材料制成，能够达到很高的机械强度，经久耐用。

【附图说明】

图1为本实用新型物料传动速度可控的螺旋送料分离装置的整体结构示意图。

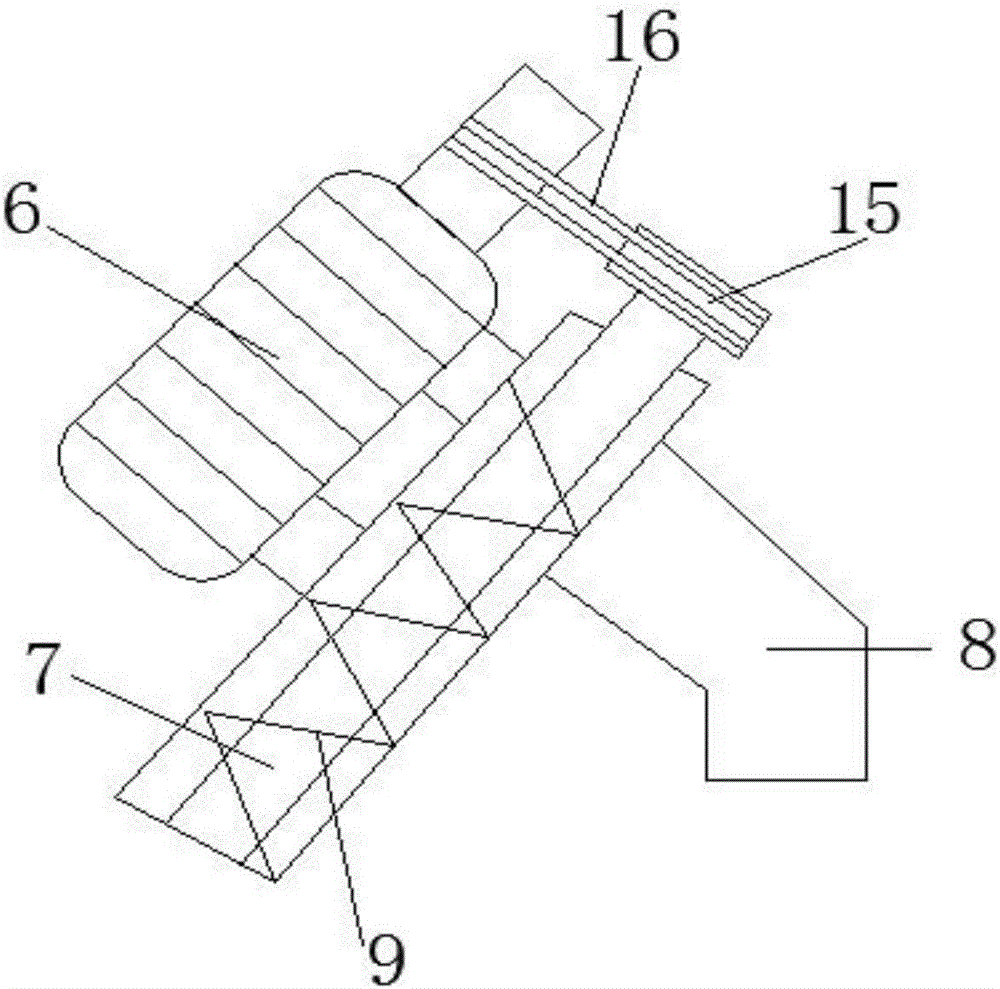

图2为本实用新型物料传动速度可控的螺旋送料分离装置的出料口结构示意图。

图中：1、底座；2、储料箱；3、进料口；4、电控柜；5、传输管；6、驱动电机；7、驱动杆；8、出料口；9、螺旋叶片；10、伸缩支架；11、套管；12、弹簧；13、固定轴；14、万向轮；15、传动轴；16、皮带。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种物料传动速度可控的螺旋送料分离装置，包括底座1、设置在底座1上端的储料箱2以及设置在储料箱2一侧的传输管(5)，所述底座1上端一侧设置有储料箱2，所述储料箱2内部设置有进料口3，所述进料口3一侧连接有传输管5，所述传输管5内部设置有驱动杆7，所述驱动杆7表面设置有螺旋叶片9，所述驱动杆7一端设置有传动轴15，所述传输管5一端下侧设置有出料口8，所述传输管5一端上侧设置有驱动电机6，所述驱动电机6通过皮带16与传动轴15连接，所述传输管5下侧设置有伸缩支架10，所述伸缩支架10下侧设置有套管11。

本实用新型物料传动速度可控的螺旋送料分离装置，通过设置的底座1能够有效增加装置的稳定性，通过设置的储料箱2能够将物料进行暂放、存储，通过设置的驱动杆7能够带动螺旋叶片9进行送料操作，通过设置的皮带16可将驱动电机6提供的动力，传输至传动轴15，以提高机械传动效率，通过设置的伸缩支架10和弹簧12能够对传输管5进行高度调节，通过设置的固定轴13能够保证驱动杆7旋转性能的同时增加驱动杆7的稳定性能，通过设置的万向轮14便于对整个装置进行移动，通过设置的电控柜4，更够为装置的操控提供便利性,驱动杆7具体为高强度合金钢材料制成，能够达到很高的机械强度，经久耐用。

其中，所述储料箱2一侧设置有电控柜4，更够为装置的操控提供便利性。

其中，所述驱动杆7另一端设置有固定轴13，能够保证驱动杆7旋转性能的同时增加驱动杆7的稳定性能。

其中，所述套管11内部设置有弹簧12，能够对传输管5进行高度调节。

其中，所述底座1下侧设置有万向轮14，便于对整个装置进行移动。

其中，所述驱动杆7为高强度合金钢材料制成，能够达到很高的机械强度，经久耐用。

需要说明的是，本实用新型为一种物料传动速度可控的螺旋送料分离装置，工作时，通过设置的底座1能够有效增加装置的稳定性，通过设置的储料箱2能够将物料进行暂放、存储，通过设置的驱动杆7能够带动螺旋叶片9进行送料操作，通过设置的皮带16可将驱动电机6提供的动力，传输至传动轴15，以提高机械传动效率，通过设置的伸缩支架10和弹簧12能够对传输管5进行高度调节，通过设置的固定轴13能够保证驱动杆7旋转性能的同时增加驱动杆7的稳定性能，通过设置的万向轮14便于对整个装置进行移动，通过设置的电控柜4，更够为装置的操控提供便利性,驱动杆7具体为高强度合金钢材料制成，能够达到很高的机械强度，经久耐用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
