一种搬运竹子用防滑抬竹稳固装置的制作方法

本发明涉及抬竹装置领域，特别涉及一种搬运竹子用防滑抬竹稳固装置。

背景技术：

竹木制品在生活正的应用越来越广泛，所以竹木原料的需求量也越来越多，但大多数竹木原料产地并不适合大型机械进入，所以搬运竹木原料的工作大多数由人工完成，现有的搬运装置基本很简陋，只能简单的为竹木搬运工作提供一个放置竹木的平台，由于竹木原料的形状，大多为圆柱状，易滑，易翻滚，为现今竹木原料的搬运工作增加了许多的难度，但是目前的简易竹木搬运装置的设计并未对此项问题进行针对性的解决，所以为了提高工作效率，保护搬运工人的人身安全，搬运竹子时的对装置的防滑稳固功能加以设计和创新很有必要。

现有的抬竹装置在使用时存在一定的弊端，不能测量被搬运竹木的重量，不能防止重量超过该装置的承受量，并且不能有效的防止在搬运竹木时，物体滑落造成损失，甚至对搬运工人造成伤害，还不能自由调节抬杆支柱的高度，不太适用于身高差异较大的工人合作搬运竹木，实用性不够高，使用过程中带来了一定的不利影响，为此，我们提出一种搬运竹子用防滑抬竹稳固装置。

技术实现要素：

本发明的主要目的在于提供一种搬运竹子用防滑抬竹稳固装置，可以有效解决背景技术中的问题。

为实现上述目的，本发明采取的技术方案为：

一种搬运竹子用防滑抬竹稳固装置，包括底座，所述底座的下端设有减震装置，所述减震装置的下方设有滚轮，所述底座的一侧设有显示器，所述底座的上表面设有磨面硬质板，所述磨面硬质板的一侧设有测重装置，所述磨面硬质板的两端均设有钢箍，所述钢箍的外表面设有防滑橡胶垫，所述钢箍的一侧设有卡扣，所述钢箍的另一侧设有卡扣螺丝，所述底座的两端均设有抬杆支柱，所述抬杆支柱的外表面设有伸缩装置，所述卡扣的内表面设有螺丝孔，所述钢箍的两端均设有弹力橡胶块，所述抬杆支柱的内表面设有抬杆安装孔，所述抬杆安装孔的内表面设有抬杆。

优选的，所述钢箍的数量为两组，且钢箍通过磨面硬质板和底座固定连接。

优选的，所述卡扣、卡扣螺丝、磨面硬质板、伸缩装置、抬杆支柱和抬杆安装孔的数量均为两组。

优选的，所述伸缩装置通过抬杆支柱和底座活动连接。

优选的，所述卡扣螺丝和钢箍活动连接。

与现有技术相比，本发明具有如下有益效果：该搬运竹子用防滑抬竹稳固装置，通过设置测重装置和显示器，能够测量搬运竹子的重量，并显示出来，提醒使用者，避免搬运竹子超过工人和该装置的负荷，造成安全隐患，通过设置磨面硬质板和防滑橡胶垫，能够增加装置和被搬运竹子之间的摩擦力，配合上钢箍，能够有助于搬运过程中不出现滑落和翻滚等情况出现，减少竹料损坏的损失，还能提高搬运工人的工作时的安全系数，利用伸缩装置能够根据实际情况自由调节抬杆的工作高度，能够方便身高差距较大的工人合作搬运竹子，增加装置的实用性，适用于各种工作环境，整个装置使用简单，操作方便，稳固和防滑的效果相对于传统方式更好。

附图说明

图1为本发明一种搬运竹子用防滑抬竹稳固装置的整体结构示意图。

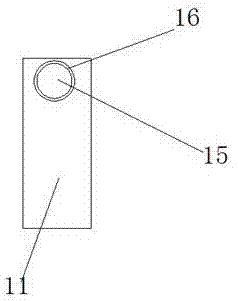

图2为本发明一种搬运竹子用防滑抬竹稳固装置的局部视图。

图中：1、底座；2、减震装置；3、滚轮；4、显示器；5、磨面硬质板；6、测重装置；7、钢箍；8、防滑橡胶垫；9、卡扣；10、卡扣螺丝；11、抬杆支柱；12、伸缩装置；13、螺丝孔；14、弹力橡胶块；15、抬杆安装孔；16、抬杆。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-2所示，一种搬运竹子用防滑抬竹稳固装置，包括底座1，所述底座1的下端设有减震装置2，所述减震装置2的下方设有滚轮3，所述底座1的一侧设有显示器4，所述底座1的上表面设有磨面硬质板5，所述磨面硬质板5的一侧设有测重装置6，所述磨面硬质板5的两端均设有钢箍7，所述钢箍7的外表面设有防滑橡胶垫8，所述钢箍7的一侧设有卡扣9，所述钢箍7的另一侧设有卡扣螺丝10，所述底座1的两端均设有抬杆支柱11，所述抬杆支柱11的外表面设有伸缩装置12，所述卡扣9的内表面设有螺丝孔13，所述钢箍7的两端均设有弹力橡胶块14，所述抬杆支柱11的内表面设有抬杆安装孔15，所述抬杆安装孔15的内表面设有抬杆16。

其中，所述钢箍7的数量为两组，且钢箍7通过磨面硬质板5和底座1固定连接。

其中，所述卡扣9、卡扣螺丝10、磨面硬质板5、伸缩装置12、抬杆支柱11和抬杆安装孔15的数量均为两组。

其中，所述伸缩装置12通过抬杆支柱11和底座活动连接。

其中，所述卡扣螺丝10和钢箍7活动连接。

需要说明的是，本发明为一种搬运竹子用防滑抬竹稳固装置，通过设置底座1作为整个装置的主要支架，以此为基础按照合理的顺序和位置安装其它部件，完成整个装置的生产制造，通过设置减震装置2，能够减轻搬运工人在抬起和放下竹子时造成的撞击力避免装置和竹子被撞击损坏，通过设置滚轮3，在路面较为平坦的时候，搬运工人能够放下抬杠16，在地面推动装置前进，省力且安全，提高装置的实用性，通过设置测重装置6和显示器4，能够测量搬运竹子的重量，并显示出来，提醒使用者，避免搬运竹子超过工人和该装置的负荷，造成安全隐患，通过设置磨面硬质板5和防滑橡胶垫8，能够增加装置和被搬运竹子之间的摩擦力，配合上钢箍7，能够有助于搬运过程中不出现滑落和翻滚等情况出现，减少竹料损坏的损失，还能提高搬运工人的工作时的安全系数，通过设置钢箍7、卡扣9和卡扣螺丝10，能够将竹子放置在该装置上，将准备搬运的竹子固定在该装置上，起到防滑稳固的作用，通过设置抬杆支柱11，为伸缩装置12、抬杆安装孔15和抬杆16提供安装空间，配合伸缩装置12，能够根据实际情况自由调节抬杆16的工作高度，能够方便身高差距较大的工人合作搬运竹子，增加装置的实用性，适用于各种工作环境，通过设置螺丝孔13，能够通过卡扣螺丝10将钢箍7固定好，完成竹子的固定，通过设置弹力橡胶块14，有助于将竹子在该装置上固定的更加紧凑，防滑稳固效果更好，通过设置抬杆安装孔15，能够安装抬杆16，通过设置抬杠16，作为搬运工人使用该装置搬运竹子时主要的着力点。本发明所述的一种搬运竹子用防滑抬竹稳固装置，设有测重装置6、磨面硬质板5、防滑橡胶垫8和伸缩装置12，能够测量被搬运竹木的重量，有效的防止重量超过该装置的承受量，并能有效的防止在搬运竹木时，物体滑落造成损失，甚至对搬运工人造成伤害，还能自由调节抬杆支柱11的高度，适用于不同身高的工人合作搬运竹木，实用性较高，适用不同工作状况，带来更好的使用前景。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
