一种高强度耐压船舶电子控制箱的制作方法

本发明涉及电子产品的领域，尤其涉及一种高强度耐压船舶电子控制箱，用于船舶操控系统中。

背景技术：

船舶在水中航行，经受风吹日晒雨林，船舶操控系统中的箱体内安装有电路板，对其稳定性能要求较高。

特种船舶，特别是舟桥的使用环境多变，往往是比较复杂的水面，风浪较大，其箱体对耐压性能的要求更高，由于水压等因素更容易导致损坏电路，普通的箱体难以满足使用的要求。

技术实现要素：

本发明主要解决的技术问题是提供一种高强度耐压船舶电子控制箱，用于船舶操控系统中，其结构简单，使用牢固，增设有弹簧支座，使其耐压性能佳，使用寿命长，同时能将插头，元器件尽可能多的安装在箱体上，增强控制箱利用率。

为解决上述技术问题，本发明采用的一个技术方案是：提供了一种高强度耐压船舶电子控制箱，包括盖体、箱体、固定座以及弹簧支座，所述盖体设置在箱体的上方，所述的箱体设置在弹簧支座上，所述固定座分别设置在弹簧支座底部四个角上，所述的箱体为矩形结构，所述的箱体的长度方向的左右两侧设置有多个航空插座，所述的箱体的宽度方向的左右两侧设置有多个条状凹槽，所述的条状凹槽之间等间隔平行设置。

在本发明一个较佳实施例中，所述的箱体为凹槽结构，所述的箱体内放置有控制线路板和可编程控制器。

在本发明一个较佳实施例中，所述的箱体和上盖通过螺钉进行固定连接。

在本发明一个较佳实施例中，所述的高强度耐压船舶电子控制箱还包括密封条，所述的密封条绕装在箱体和上盖连接位置处的外部。

在本发明一个较佳实施例中，所述的弹簧支座包括矩形支架、压力柱和弹簧，所述的压力柱分别设置在矩形支架上下两端的四个角上，所述的弹簧分别套装在矩形支架下端的压力柱上并延伸至压力柱的底部。

在本发明一个较佳实施例中，所述的弹簧突出于压力柱底部1-2.5cm。

在本发明一个较佳实施例中，所述的弹簧采用高抗拉弹簧钢线制成。

在本发明一个较佳实施例中，所述的航空插座包括3芯航空插座、5芯航空插座、7芯航空插座、14芯航空插座和24芯航空插座。

在本发明一个较佳实施例中，所述的高强度耐压船舶电子控制箱还包括指示灯和熔断器，所述的指示灯和熔断器安装在航空插座的一侧边。

在本发明一个较佳实施例中，所述的盖体的上端面还设置一观察窗。

本发明的有益效果是：本发明的一种高强度耐压船舶电子控制箱，用于船舶操控系统中，其结构简单，使用牢固，增设有弹簧支座，使其耐压性能佳，使用寿命长，同时能将插头，元器件尽可能多的安装在箱体上，增强控制箱利用率。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

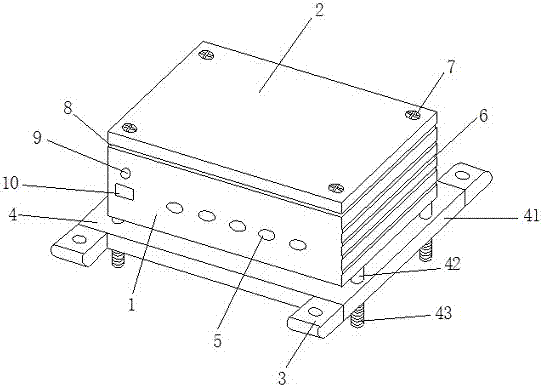

图1是本发明一种高强度耐压船舶电子控制箱中箱体的一较佳实施例的立体结构图；

附图中的标记为：1、盖体，2、箱体，3、固定座，4、弹簧支座，5、航空插座，6、条状凹槽，7、螺钉，8、密封条，9、指示灯，10、熔断器，41、矩形支架，42、压力柱，43、弹簧。

具体实施方式

下面将对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

如图1所示，本发明实施例包括：

一种高强度耐压船舶电子控制箱，包括盖体1、箱体2、固定座3以及弹簧支座4，所述盖体1设置在箱体2的上方，所述的箱体1设置在弹簧支座4上，所述固定座3分别设置在弹簧支座4底部四个角上，所述的箱体2为矩形结构，所述的箱体2的长度方向的左右两侧设置有多个航空插座5，所述的箱体2的宽度方向的左右两侧设置有多个条状凹槽6，所述的条状凹槽6之间等间隔平行设置。其中，所述的盖体1的上端面还设置一观察窗11，方便查看箱体2内情况。

上述中，所述的箱体2为凹槽结构，所述的箱体2内放置有控制线路板（图未视）和可编程控制器（图未视）。

本实施例中，所述的箱体2和上盖1通过螺钉7进行固定连接，连接牢固，装拆方便。所述的高强度耐压船舶电子控制箱还包括密封条8，所述的密封条8绕装在箱体2和上盖1连接位置处的外部，具有防水的性能，保护了控制箱内的控制电路。

进一步的，所述的弹簧支座4包括矩形支架41、压力柱42和弹簧43，所述的压力柱42分别设置在矩形支架41上下两端的四个角上，所述的弹簧43分别套装在矩形支架41下端的压力柱42上并延伸至压力柱42的底部。其中，所述的弹簧突出于压力柱底部1-2.5cm；所述的弹簧43采用高抗拉弹簧钢线制成，使其具有高强度的耐压性能。

再进一步的，所述的航空插座5包括3芯航空插座、5芯航空插座、7芯航空插座、14芯航空插座和24芯航空插座，方便与外部电气设备进行连接。

本实施例中，所述的高强度耐压船舶电子控制箱还包括指示灯9和熔断器10，所述的指示灯9和熔断器10安装在航空插座的一侧边，同时能将插头，元器件尽可能多的安装在箱体上，增强控制箱利用率。

综上所述，本发明的一种高强度耐压船舶电子控制箱，用于船舶操控系统中，其结构简单，使用牢固，增设有弹簧支座，使其耐压性能佳，使用寿命长。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本发明的专利保护范围内。
